溫度老化是我們常見的試驗(yàn)項(xiàng)目，材料和電子元?dú)馄骷龅母?，而且每次試?yàn)時(shí)間還特別長。考慮到溫度老化都是做高溫(無需低溫)，而材料和電子元器件很小，所以多選擇不帶制冷的溫度試驗(yàn)箱，從而控制成本。
干燥箱也有叫烘箱、烤箱等，環(huán)試行業(yè)生產(chǎn)的干燥箱以電加熱對流傳熱為主，分自然對流和強(qiáng)制鼓風(fēng)兩種。主要用于將試品烘干的功能，也可用于熱老化(非空氣氧化因素)及膠質(zhì)固化、退火消應(yīng)力等。干燥箱現(xiàn)行執(zhí)行標(biāo)準(zhǔn)為JB/T5520-91《干燥箱技術(shù)條件》。
自然對流式的干燥箱和熱空氣老化箱要靠換氣風(fēng)門形成對流，自然要開換氣孔。
高溫試驗(yàn)箱用于試驗(yàn)樣品做高溫適應(yīng)性試驗(yàn)及高溫應(yīng)力試驗(yàn)，也可當(dāng)干燥箱用，但由于指標(biāo)差異大，干燥箱不能替代高溫試驗(yàn)箱。高溫試驗(yàn)箱現(xiàn)行執(zhí)行標(biāo)準(zhǔn)GB/T11158-2008《高溫試驗(yàn)箱技術(shù)條件》。
強(qiáng)制鼓風(fēng)的干燥箱和高溫試驗(yàn)箱換氣要求不高，但為了在降溫時(shí)快些都配置開度可調(diào)的換氣風(fēng)門。
熱空氣老化箱用于對試品進(jìn)行空氣熱老化試驗(yàn)，檢測試品在高溫空氣環(huán)境下的老化速度，對試品進(jìn)行壽命評估。熱空氣老化箱現(xiàn)行執(zhí)行標(biāo)準(zhǔn)JB/T7444-94《空氣熱老化試驗(yàn)箱》。

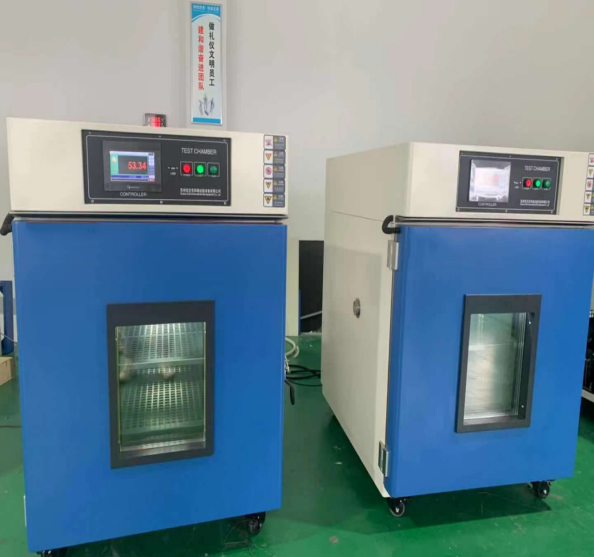

熱空氣老化箱示意圖
在討論具體設(shè)備選擇前，我們先討論一下材料的高溫老化失效機(jī)理。高溫老化主要由氧化反應(yīng)主導(dǎo)，從而導(dǎo)致其出現(xiàn)長分子鏈的斷裂，終導(dǎo)致表面開裂或者材料斷裂。這就對試驗(yàn)環(huán)境的氧氣提出了要求，如果是全密封的環(huán)境，顯然是不利于氧化反應(yīng)的發(fā)生，如果可以試驗(yàn)箱內(nèi)的空氣是流動的而且持續(xù)和外部的空氣進(jìn)行交換，顯然是更能夠滿足我們的要求。
強(qiáng)制對流的空氣熱老化試驗(yàn)箱由于有換氣量測試指標(biāo)要求，要配置強(qiáng)制換氣的鼓風(fēng)機(jī)，并在電路上設(shè)置可調(diào)節(jié)風(fēng)量的措施。JB/T4278.6-2011橡皮塑料電線電纜試驗(yàn)儀器鑒定方法第6部分：自然通風(fēng)熱老化試驗(yàn)箱來校驗(yàn)，或者以GB/T2951.12-2008電線和光纜絕緣和護(hù)套材料通用試驗(yàn)方法第12部分：通用試驗(yàn)方法-熱老化試驗(yàn)方法，要求換氣量為：8~20次/小時(shí)。而UL電線所用的老化箱按照ASTMD5423、ASTMD5374以及UL公司的UL2556等標(biāo)準(zhǔn)制造，換氣量要求達(dá)到100~200次/小時(shí)。
需求現(xiàn)在已經(jīng)很明顯了，試驗(yàn)箱的箱體不能夠是封閉的，可以持續(xù)換氣。對照上面的三類不同設(shè)備，帶換氣功能的老化箱更滿足我們的要求。我們之前已經(jīng)開展的材料高溫老化試驗(yàn)選擇的是什么試驗(yàn)箱，無論是在公司自己開展試驗(yàn)或者是在第三方開展試驗(yàn)是否關(guān)注到這些細(xì)節(jié)，如果在第三方實(shí)驗(yàn)室開展，大概率是設(shè)備不滿足要求，因?yàn)閹Q氣功能的老化箱更貴，在不了解區(qū)別的時(shí)候都會選擇更便宜的烘箱，但是這就會導(dǎo)致試驗(yàn)結(jié)果不符合要求。
電話：0512-66873050
傳真：0512-66873050
郵箱：13405131752@163.com
地址1：蘇州市吳江區(qū)花港路601號
